【EDI】纯水/超纯水EDI故障诊断及解决措施
来源: | 作者:善清环境 | 发布时间: 2024-05-06 | 2010 次浏览 | 分享到:
EDI作为纯水/超纯水装置的核心部件，一旦不稳定或无法使用，必将造成抛光混床树脂的寿命缩短和失效，对此加强对EDI问题的诊断和维修至关重要。

本期内容从产水水质差、产水流量低或淡水室压差高、电流电压问题三种故障类型介绍其故障排查方法及解决措施。


引

言

EDI作为纯水/超纯水装置的核心部件，一旦不稳定或无法使用，必将造成抛光混床树脂的寿命缩短和失效，对此加强对EDI问题的诊断和维修至关重要。

本期内容从产水水质差、产水流量低或淡水室压差高、电流电压问题三种故障类型介绍其故障排查方法及解决措施。（⬇精简版图表可点击下方图片查看）

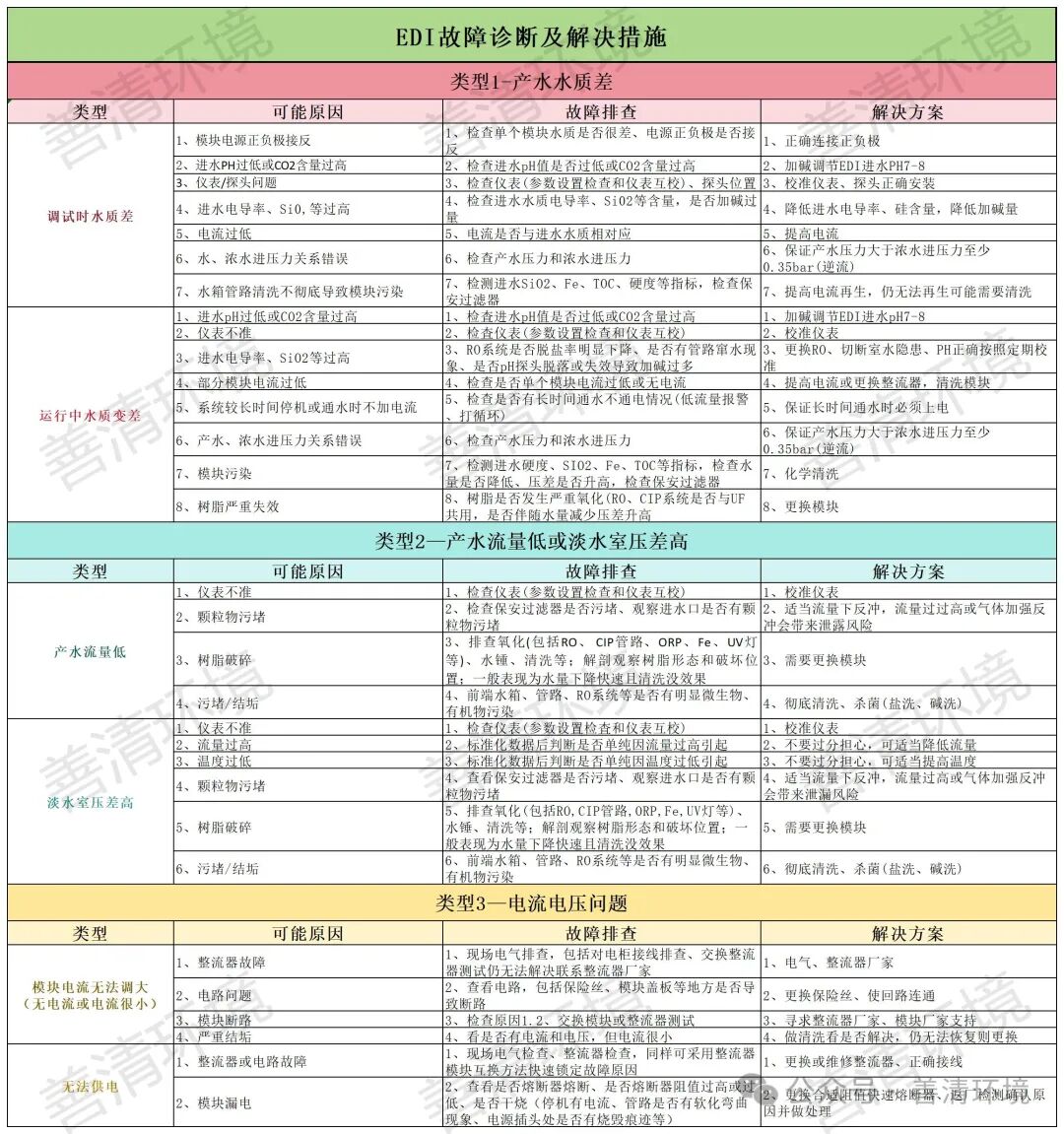

EDI故障诊断及解决措施



PART.1

产水水质差

类型一

调试时水质差

可能原因

1、模块电源正负极接反

2、进水PH过低或CO2含量过高

3、仪表/探头问题

4、进水电导率、Si0,等过高

5、电流过低

6、水、浓水进压力关系错误

7、水箱管路清洗不彻底导致模块污染

故障排查

1、检查单个模块水质是否很差、电源正负极是否接反

2、检查进水pH值是否过低或CO2含量过高

3、检查仪表(参数设置检查和仪表互校)、探头位置

4、检查进水水质电导率、Si02等含量，是否加碱过量

5、电流是否与进水水质相对应

6、检查产水压力和浓水进压力

7、检测进水SiO2、Fe、TOC、硬度等指标，检查保安过滤器

解决方案

1、正确连接正负极

2、加碱调节EDI进水PH7-8

3、校准仪表、探头正确安装

4、降低进水电导率、硅含量，降低加碱量

5、提高电流

6、保证产水压力大于浓水进压力至少0.35bar(逆流)

7、提高电流再生，仍无法再生可能需要清洗

类型二

运行中水质变差

可能原因

1、进水pH过低或CO2含量过高

2、仪表不准

3、进水电导率、SiO2等过高

4、部分模块电流过低

5、系统较长时间停机或通水时不加电流

6、产水、浓水进压力关系错误

7、模块污染

8、树脂严重失效

故障排查

1、检査进水pH值是否过低或CO2含量过高

2、检査仪表(参数设置检查和仪表互校)

3、RO系统是否脱盐率明显下降、是否有管路窜水现象、是否pH探头脱落或失效导致加碱过多

4、检查是否单个模块电流过低或无电流

5、检查是否有长时间通水不通电情况(低流量报警、打循环)

6、检查产水压力和浓水进压力

7、检测进水硬度、SIO2、Fe、TOC等指标，检查水量是否降低、压差是否升高，检查保安过滤器

8、树脂是否发生严重氧化(RO、CIP系统是否与UF共用，是否伴随水量减少压差升高

解决方案

1、加碱调节EDI进水pH7-8

2、校准仪表

3、更换RO、切断室水隐患、PH正确按照定期校准

4、提高电流或更换整流器，清洗模块

5、保证长时间通水时必须上电

6、保证产水压力大于浓水进压力至少0.35bar(逆流)

7、化学清洗

8、更换模块

产水水质差


PART.2

产水流量低

类型一

产水流量低


  可能原因

1、仪表不准

2、颗粒物污堵

3、树脂破碎

4、污堵/结垢


  故障排查

1、检查仪表(参数设置检查和仪表互校)

2、检查保安过滤器是否污堵、观察进水口是否有颗粒物污堵

3、排查氧化(包括RO, CIP管路,ORP,Fe,UV灯等)、水锺、清洗等；解剖观察树脂形态和破坏位置；一般表现为水量下降快速且清洗没效果

4、前端水箱、管路、RO系统等是否有明显微生物、有机物污染


  解决方案

1、校准仪表

2、适当流量下反冲，流量过过高或气体加强反冲会带来泄露风险

3、需要更换模块

4、彻底清洗、杀菌(盐洗、碱洗)

类型二

淡水室压差高


  可能原因

1、仪表不准

2、流量过高

3、温度过低

4、颗粒物污堵

5、树脂破碎

6、污堵/结垢


  故障排查

1、检查仪表(参数设置检査和仪表互校)

2、标准化数据后判断是否单纯因流量过高引起

3、标准化数据后判断是否单纯因温度过低引起

4、查看保安过滤器是否污堵、观察进水口是否有颗粒物污堵

5、排查氧化(包括RO、CIP管路、ORP、Fe、UV灯等)、水锤、清洗等；解剖观察树脂形态和破坏位置；一般表现为水量下降快速且清洗没效果

6、前端水箱、管路、RO系统等是否有明显微生物、有机物污染


  解决方案

1、校准仪表

2、不要过分担心，可适当降低流量

3、不要过分担心，可适当提高温度

4、适当流量下反冲，流量过高或气体加强反冲会带来泄漏风险

5、需要更换模块

6、彻底清洗、杀菌(盐洗、碱洗)

产水水量低


PART.3

电流电压问题

类型一

模块电流无法调大

可能原因

1、整流器故障

2、电路问题

3、模块断路

4、严重结垢

故障排查

1、现场电气排查，包括对电柜接线排查、交换整流器测试仍无法解决联系整流器厂家

2、查看电路，包括保险丝、模块盖板等地方是否导致断路

3、检查原因1.2、交换模块或整流器测试

4、看是否有电流和电压，但电流很小

解决方案

1、电气、整流器厂家

2、更换保险丝、使回路连通

3、寻求整流器厂家、模块厂家支持

4、做清洗看是否解决，仍无法恢复则更换

类型二

无法供电

可能原因

1、整流器或电路故障

2、模块漏电

故障排查

1、现场电气检查、整流器检查，同样可采用整流器模块互换方法快速锁定故障原因

2、查看是否熔断器熔断、是否熔断器阻值过高或过低、是否干烧（停机有电流、管路是否有软化弯曲现象、电源插头处是否有烧毁痕迹等）

解决方案

1、更换或维修整流器、正确接线

2、更换合适阻值快速熔断器、返厂检测确认原因并做处理

电流电压问题


通过有效的故障诊断方法，我们可以迅速识别并解决EDI系统中的故障，从而避免生产中断和损失。同时，对故障数据的分析也为系统优化和改进提供了重要依据。若您在这方面有相关需求或其他疑问可随时联系我们咨询。
